ELK stack + Kafka 적용 일지

ELK Stack 이란?

• Elasticsearch, Kibana, Beats, Logstash으로 구성 된 오픈 소스 소프트웨어 스택
• 어떠한 소스에서나 어떠한 형식의 데이터든 안정적이고 보안이 유지되는 방식으로 가져온 다음 검색, 분석, 시각화하는 데 사용

Elsasticserach

• Elasticsearch는 Apache Lucene에 구축되어 배포된 검색 및 분석 엔진
• 다양한 언어를 지원하고 고성능에 스키마가 없는 JSON 문서로 다양한 로그 분석과 검색 사용 사례에 활용

Logstash

• Logstash는 다양한 소스로부터 데이터를 수집하고 전환하여 원하는 대상에 전송하는 오픈 소스 데이터 수집 도구

Kibana

• Kibana는 확장형 사용자 인터페이스로서, 데이터를 구체적으로 시각화 도구



ELK Stack 구성

💡 프로젝트에서 사용한 데이터 리소스는 Kafka 이다.

💡 X-Pack은 Elastic Stack(구 ELK Stack)의 확장 기능으로, Elasticsearch, Logstash, Kibana 등 Elastic Stack 구성 요소에 다양한 추가 기능을 제공한다.

프로젝트 내 ELK Stack을 위해 구성한 디렉토리 구조

ELK
├── elasticsearch
│   ├── config
│   │   └── elasticsearch.yml
│   ├── data
│   │   └── nodes
│   └── elastic.Dockerfile
├── kibana
│   ├── config
│   │   └── kibana.yml
│   └── kibana.Dockerfile
└── logstash
    ├── config
    │   └── logstash.yml
    ├── logstash.Dockerfile
    └── pipeline
        └── logstash.conf



elasticsearch.yml

## Default Elasticsearch configuration from Elasticsearch base image.
## <https://github.com/elastic/elasticsearch/blob/master/distribution/docker/src/docker/config/elasticsearch.yml>
#
cluster.name: "docker-cluster"
network.host: 0.0.0.0

## X-Pack settings
## see <https://www.elastic.co/guide/en/elasticsearch/reference/current/setup-xpack.html>
#
xpack.license.self_generated.type: trial
xpack.security.enabled: true
xpack.monitoring.collection.enabled: true

• xpack.security.enabled: true : X-Pack의 보안 기능을 활성화. 보안 기능이 활성화되면 인증 및 권한 부여가 필요



logstash.yml

## Default Logstash configuration from Logstash base image.
## <https://github.com/elastic/logstash/blob/master/docker/data/logstash/config/logstash-full.yml>
#
http.host: "0.0.0.0"
xpack.monitoring.elasticsearch.hosts: [ "" ]

## X-Pack security credentials
#
xpack.monitoring.enabled: true
xpack.monitoring.elasticsearch.username: elastic
xpack.monitoring.elasticsearch.password: ${LOGSTASH_ELASTIC_PASSWORD}

• xpack.monitoring.enabled: true : Logstash가 X-Pack 모니터링 기능을 이용해서 데이터를 수집하고 Elasticsearch로 전송
• xpack.monitoring.elasticsearch.username: elastic : Lostash가 Elasticsearch로 데이터를 전송할 때 권한 인증을 위해 사용할 유저 네임
• xpack.monitoring.elasticsearch.password: ${LOGSTASH_ELASTIC_PASSWORD} : 마찬가지로 권한 인증을 위해 사용할 비밀번호

logstash.conf

# logstash.conf
input {
  kafka {
    bootstrap_servers => "kafka:29092"
    topics => ["my_topic"]
  }
}

filter {
 json {
   source => "message"
 }
}

output {
  elasticsearch {
    hosts => "elasticsearch:9200"
    index => "github-crawl-elasticsearch"
	user => "elastic"
	password => "${LOGSTASH_ELASTIC_PASSWORD}"
  }
}

• logstash가 수집할 input resource를 kafka로 지정 (도커 네트워크에서 사용되는 DNS네임과 포트번호 사용)
  • 구독할 토픽도 지정
• 전달 대상을 elasticseach로 지정 (마찬가지로 도커 네트워크에서 사용되는 DNS네임과 포트번호 사용)
  • elastic search에서 지정한 user와 password를 설정하여 접근하기 위한 인증 정보 설정



Kibana.yml

## Default Kibana configuration from Kibana base image.
## <https://github.com/elastic/kibana/blob/master/src/dev/build/tasks/os_packages/docker_generator/templates/kibana_yml.template.js>
#
server.name: kibana
server.host: "0"
elasticsearch.hosts: [ "" ]
xpack.monitoring.ui.container.elasticsearch.enabled: true

## X-Pack security credentials
#
elasticsearch.username: p3-gc
elasticsearch.password: p3githubcrawl

• elasticsearch에 접근하기 위한 인증 정보 설정



Docker-compose.yml

services:
  elasticsearch:
    build:
      context: "${PWD}/ELK/elasticsearch/"
      dockerfile: elastic.Dockerfile
      args:
        ELK_VERSION: $ELK_VERSION
    volumes:
      - type: bind
        source: "${PWD}/ELK/elasticsearch/config/elasticsearch.yml"
        target: /usr/share/elasticsearch/config/elasticsearch.yml
        read_only: true
      - "${PWD}/ELK/elasticsearch/data:/usr/share/elasticsearch/data"
    ports:
      - "9200:9200"
      - "9300:9300"
    environment:
      node.name: elasticsearch
      ES_JAVA_OPTS: "-Xmx256m -Xms256m"
      ELASTIC_PASSWORD: changeme
      # Use single node discovery in order to disable production mode and avoid bootstrap checks
      # see <https://www.elastic.co/guide/en/elasticsearch/reference/current/bootstrap-checks.html>
      discovery.type: single-node
    networks:
      - elk

  logstash:
    build:
      context: "${PWD}/ELK/logstash/"
      dockerfile: logstash.Dockerfile
      args:
        ELK_VERSION: $ELK_VERSION
    volumes:
      - type: bind
        source: "${PWD}/ELK/logstash/config/logstash.yml"
        target: /usr/share/logstash/config/logstash.yml
        read_only: true
      - type: bind
        source: "${PWD}/ELK/logstash/pipeline"
        target: /usr/share/logstash/pipeline
        read_only: true
    ports:
      - "5001:5001/tcp"
      - "5001:5001/udp"
      - "9600:9600"
    environment:
      LS_JAVA_OPTS: "-Xmx256m -Xms256m"
    networks:
      - elk
    depends_on:
      - elasticsearch

  kibana:
    build:
      context: ELK/kibana/
      dockerfile: kibana.Dockerfile
      args:
        ELK_VERSION: $ELK_VERSION
    volumes:
      - type: bind
        source: "${PWD}/ELK/kibana/config/kibana.yml"
        target: /usr/share/kibana/config/kibana.yml
        read_only: true
    ports:
      - "5601:5601"
    networks:
      - elk
    depends_on:
      - elasticsearch

  zookeeper:
    image: wurstmeister/zookeeper:latest
    container_name: zookeeper
    ports:
      - "2181:2181"
    networks:
      - elk

  kafka:
    image: wurstmeister/kafka:latest
    container_name: kafka
    ports:
      - "9092:9092"
    environment:
      KAFKA_ZOOKEEPER_CONNECT: zookeeper:2181
      KAFKA_ADVERTISED_LISTENERS: PLAINTEXT://kafka:29092,PLAINTEXT_HOST://localhost:9092
      KAFKA_LISTENERS: PLAINTEXT://0.0.0.0:29092,PLAINTEXT_HOST://0.0.0.0:9092
      KAFKA_LISTENER_SECURITY_PROTOCOL_MAP: PLAINTEXT:PLAINTEXT,PLAINTEXT_HOST:PLAINTEXT
      KAFKA_INTER_BROKER_LISTENER_NAME: PLAINTEXT
    volumes:
      - /var/run/docker.sock:/var/run/docker.sock
    networks:
      - elk

networks:
  elk:
    driver: bridge

• KAFKA_ADVERTISED_LISTENERS
  • Kafka 클러스터 내외부에 있는 클라이언트이 사용할 리스너의 목록을 정의. 클라이언트는 리스너를 통해 브로커에 연결
  • PLAINTEXT://kafka:29092:
    • PLAINTEXT: 보안이 없는 일반 텍스트 연결
    • kafka:29092: Docker 네트워크 내 다른 컨테이너에서 사용될 호스트 이름과 포트로 설정
  • PLAINTEXT_HOST://localhost:9092:
    • PLAINTEXT_HOST: 호스트에서 접근할 때 사용할 리스너
    • localhost:9092: 호스트 시스템에서 localhost:9092로 카프카에 접근 가능하도록 설정
• KAFKA_LISTENERS
  • Kafka가 요청을 수신할 리스너의 주소와 포트를 설정
  • PLAINTEXT://0.0.0.0:29092:
    • 0.0.0.0:29092: 모든 네트워크 인터페이스의 29092 포트에서 수신 대기. Docker 네트워크 내에서 통신할 때 사용
  • PLAINTEXT_HOST://0.0.0.0:9092:
    • 0.0.0.0:9092: 호스트의 모든 네트워크 인터페이스에서 9092 포트에서 수신 대기. 외부 애플리케이션이 이 포트를 통해 Kafka에 접근
• 네트워크를 elk(bridge)로 통일 → 같은 네트워크상에선 DNS 네임 사용 가능



동작 확인

• Kafka + ELK Stack 실행

$ docker-compose up

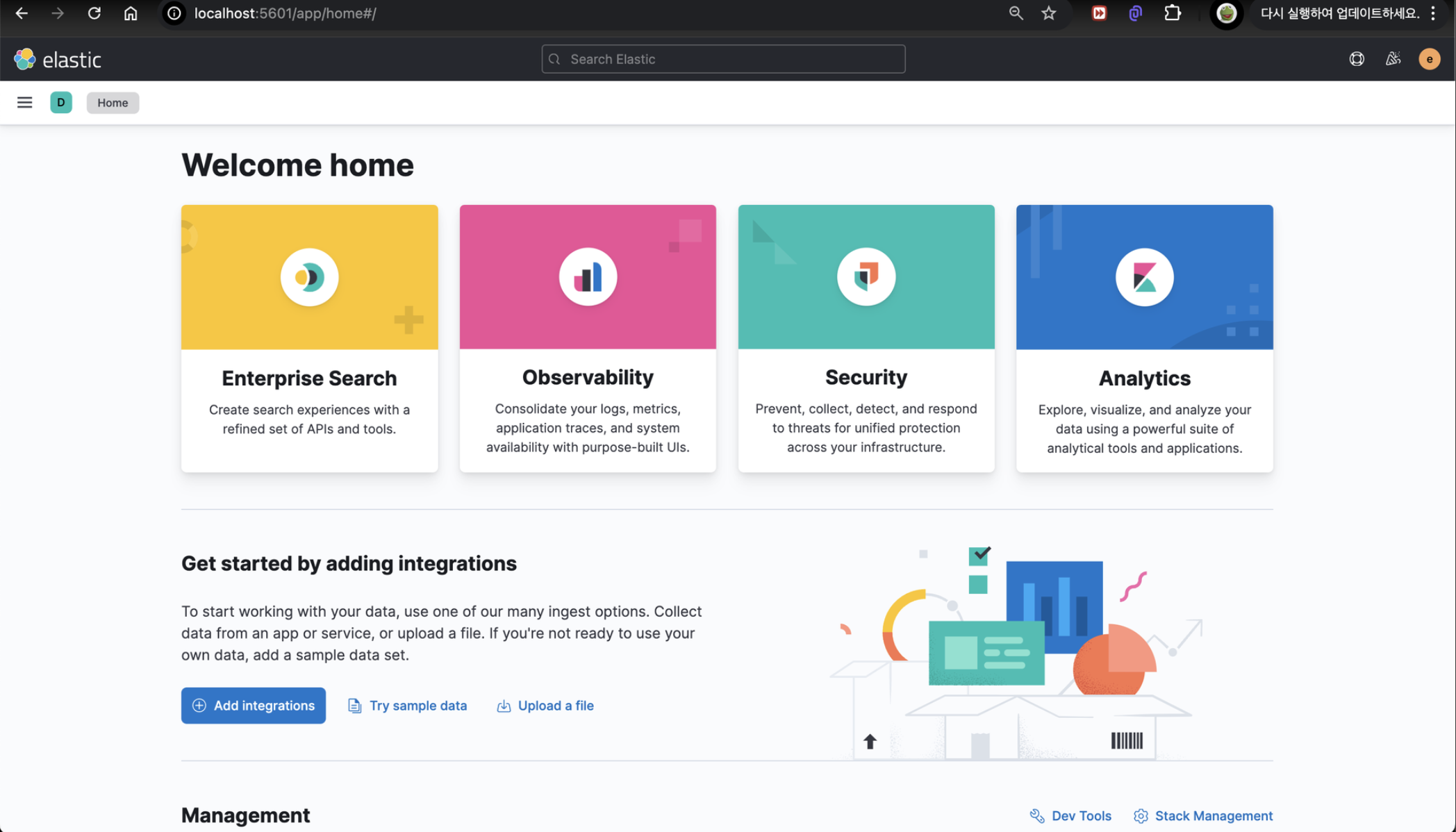

• 실행 후 웹 브라우저로 키바나를 접속하기 위해 localhost:5601로 접속

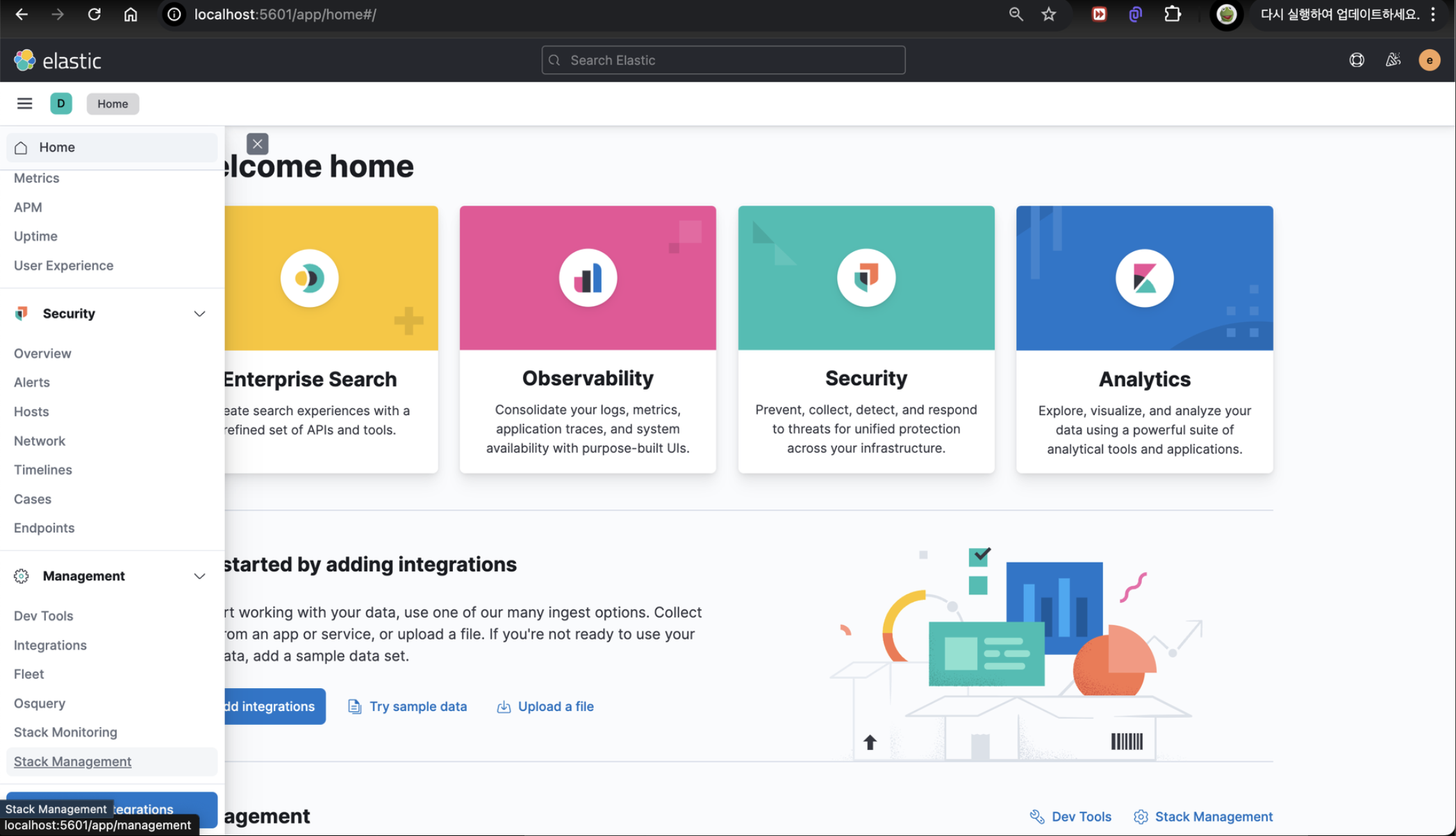

• 왼쪽 메뉴에서 Stack Management

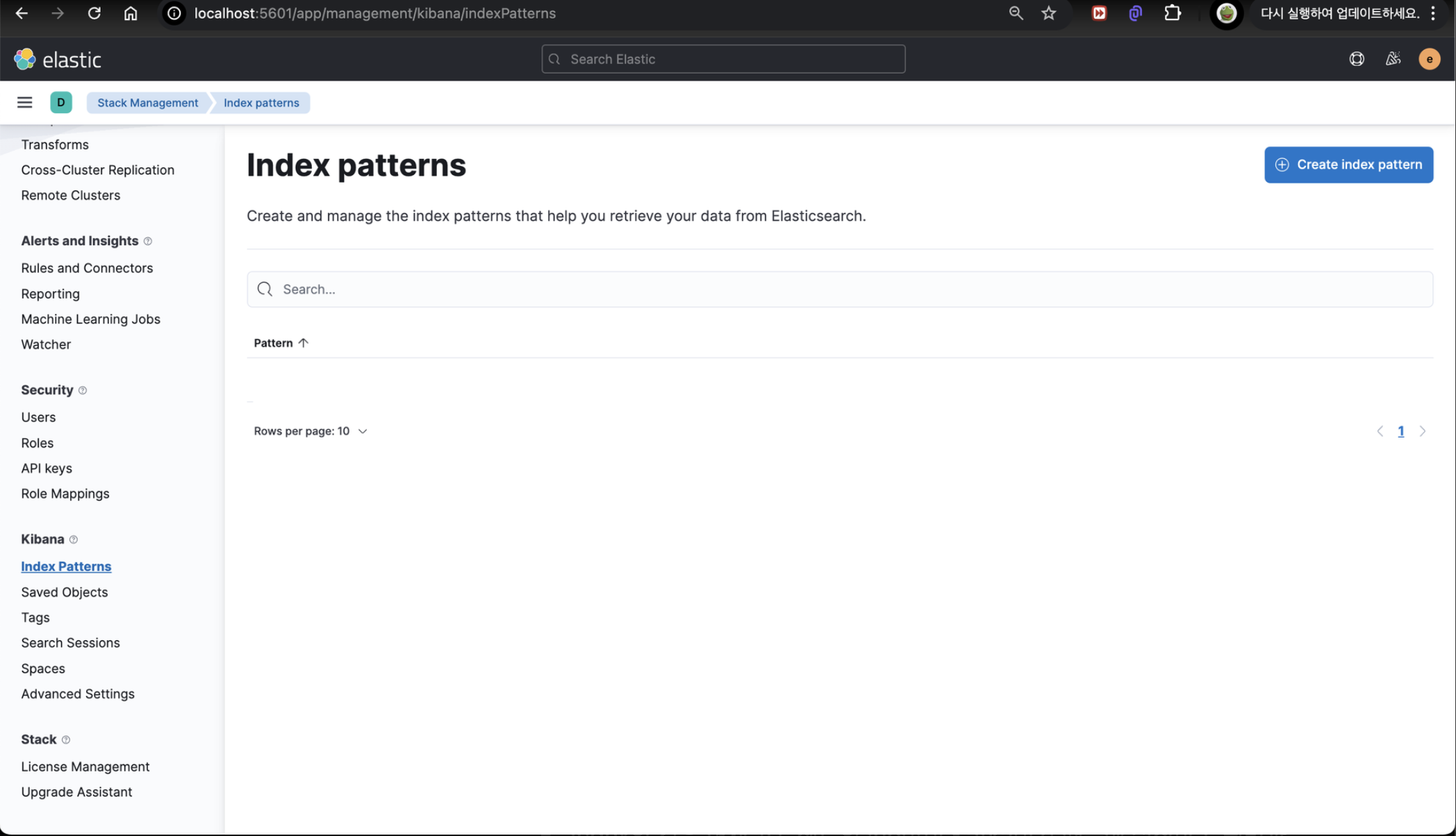

• Create index patter을 눌러 Index Pattern 생성



• Index의 경우 현재 프로젝트의 Input이 Kafka이기 때문에 설정한 토픽명과 동일하게 생성
• index pattern의 이름은 Index와 같아야 함
• timestamp field의 경우 필요에 따라 설정

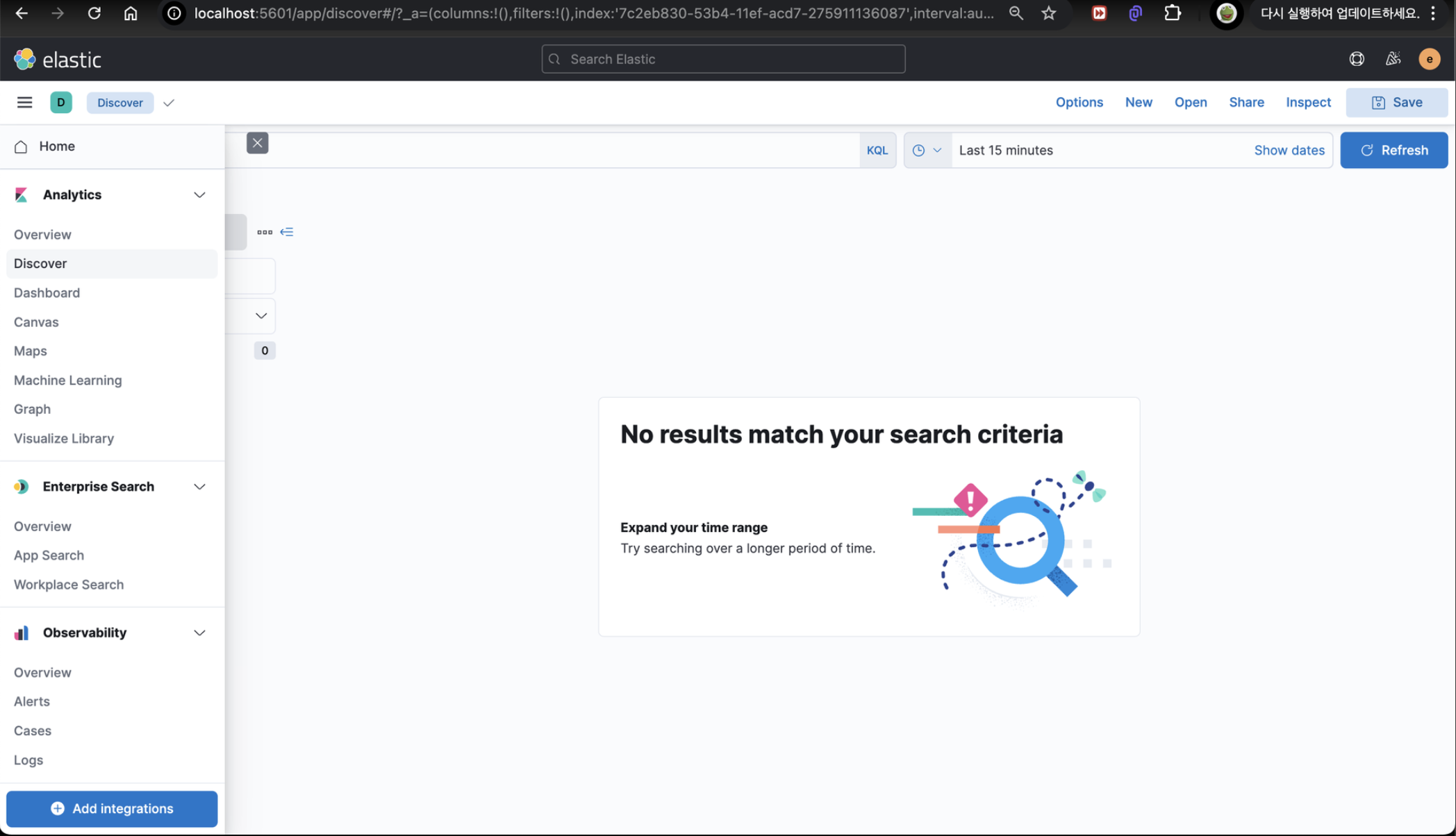

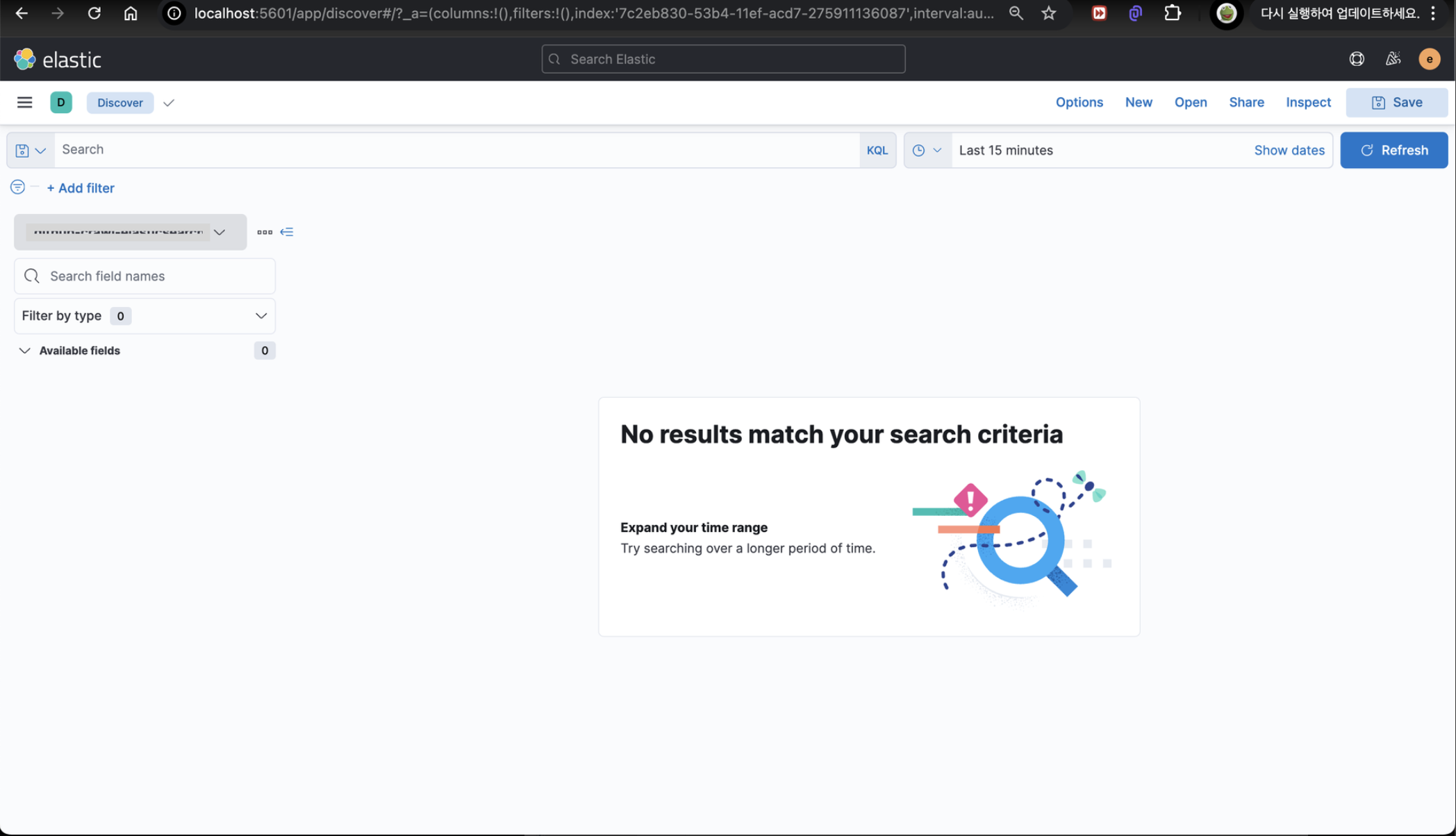

• 다시 메뉴에서 Discover



• 시간 범위를 설정하여 현재까지 수집한 데이터를 눈으로 확인 가능
